RFTYT Dempingschip met hoes
Overzicht
Deze dempingschip van het hulstype is een belangrijk onderdeel van een coaxiale vaste verzwakker.Selecteer de bijbehorende maat op basis van verschillende frequenties en stroomvereisten.Voeg er een koellichaam van geschikt formaat aan toe en monteer deze via connectoren in de vereiste coaxiale verzwakker.
Ons bedrijf levert en verkoopt sleeve-dempingschips met een vermogen variërend van 2W tot 50W, inclusief veelgebruikte 3G-, 6G-, 8G-, 12,4G- en 18G-frequenties.Gebruikers kunnen kiezen op basis van hun eigen behoeften.Als de producten in de bovenstaande tabel niet aan uw behoeften kunnen voldoen, kunt u ook contact opnemen met ons verkooppersoneel om gedetailleerde informatie te verstrekken over uw vereisten voor speciaal maatwerk.
Dempingschip van het hulstype verwijst naar een spiraalvormige microstrip-dempingschip met een specifieke dempingswaarde, ingebracht in een metalen ronde buis van een specifieke maat (de buis is over het algemeen gemaakt van aluminium materiaal en vereist geleidende oxidatie, en kan ook worden geplateerd met goud of zilver als nodig zijn).
De materialen die worden gebruikt voor verzwakkingschips omvatten voornamelijk aluminiumoxide, aluminiumnitride en keramische substraten van berylliumoxide.De selectie van substraatmateriaal en -grootte is voornamelijk gebaseerd op de vereiste frequentie en kracht voor ontwerpselectie.
Ons bedrijf introduceert voornamelijk deze dempingschip van het hoestype om de selectie door de klant en het montagegebruik te vergemakkelijken.Het elimineert de noodzaak voor klanten om de hoes opnieuw te ontwerpen en te verwerken na aankoop van een enkele chip, waardoor tijd en kosten worden bespaard.
Deze dempingschip van het hulstype is een belangrijk onderdeel van een coaxiale vaste verzwakker.Selecteer de bijbehorende maat op basis van verschillende frequenties en stroomvereisten.Voeg er een koellichaam van geschikt formaat aan toe en monteer deze via connectoren in de vereiste coaxiale verzwakker.
Ons bedrijf levert en verkoopt sleeve-dempingschips met een vermogen variërend van 2W tot 50W, inclusief veelgebruikte 3G-, 6G-, 8G-, 12,4G- en 18G-frequenties.Gebruikers kunnen kiezen op basis van hun eigen behoeften.Als de producten in de bovenstaande tabel niet aan uw behoeften kunnen voldoen, kunt u ook contact opnemen met ons verkooppersoneel om gedetailleerde informatie te verstrekken over uw vereisten voor speciaal maatwerk.
Data papier

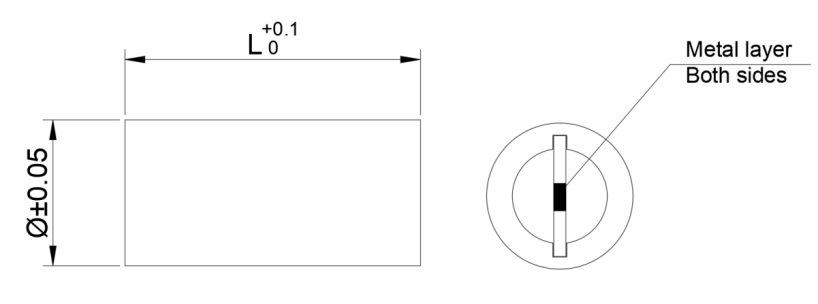

| RFTYT RF cilindrische verzwakkingschip | ||||||
| Stroom | FrequentiebereikGHz | Chipmateriaal | Materiaal behuizing | Verzwakkingswaarden (dB) | VSWR(Maximaal) | Afmeting (Φ*Lmm) |
| 2W | Gelijkstroom-18 | Al2O3 | Koper verzilvering | 1-10 | 1.25 | Φ5,4*3,2 |
| Gelijkstroom-18 | Al2O3 | Koper verzilvering | 15, 20, 25, 30 | 1.25 | Φ5,4*6,5 | |
| Gelijkstroom-12.4 | Al2O3 | Aluminium Geleidende oxidatie | 1-10, 15, 20, 25, 30 | 1.30 | Φ7,15*6,5 | |
| 5W | Gelijkstroom-12.4 | BeO | Aluminium Geleidende oxidatie | 1-10, 15, 20, 25, 30 | 1.30 | Φ7,15*6,5 |
| Gelijkstroom-18 | BeO | Aluminium Geleidende oxidatie | 1-10, 15, 20, 25, 30 | 1.30 | Φ5,5*6,5 Φ7,15*6,5 | |
| 10W | Gelijkstroom-18 | BeO | Aluminium Geleidende oxidatie | 1-10, 15, 20, 25, 30 | 1.30 | Φ7,35*10,2 |
| 20W | DC-6 | ALN | Aluminium Geleidende oxidatie | 1-10, 15, 20, 25, 30 | 1.20 | Φ7,2*48,0 |
| Gelijkstroom-10 | BeO | Aluminium Geleidende oxidatie | 1-10, 15, 20, 25, 30 | 1.25 | Φ14*19,2 | |
| 30W | DC-10G | BeO | Aluminium Geleidende oxidatie | 1-10, 15, 20, 25, 30 | 1.25 | Φ14*32,2 |
| 50W | DC-6 DC-8 | BeO | Aluminium Geleidende oxidatie | 1-10, 15, 20, 25, 30 | 1.20 1.25 | Φ14*40,2 |
